Vòng bi tang trống là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Trong các hệ thống máy móc công nghiệp, vòng bi tang trống là một trong những loại ổ lăn được sử dụng khi thiết bị phải chịu tải trọng lớn, rung động hoặc có nguy cơ lệch trục trong quá trình vận hành. Nhờ thiết kế con lăn đặc biệt và khả năng tự lựa theo giới hạn cho phép, loại vòng bi này phù hợp với nhiều ứng dụng như băng tải, máy nghiền, hộp số và thiết bị công nghiệp nặng. Vậy vòng bi tang trống có cấu tạo như thế nào, hoạt động theo nguyên lý gì và cần lưu ý gì khi lựa chọn? Hãy cùng Thiết Bị Công Nghiệp Sóng Thần tìm hiểu chi tiết.

1. Vòng bi tang trống là gì?

1.1. Khái niệm vòng bi tang trống

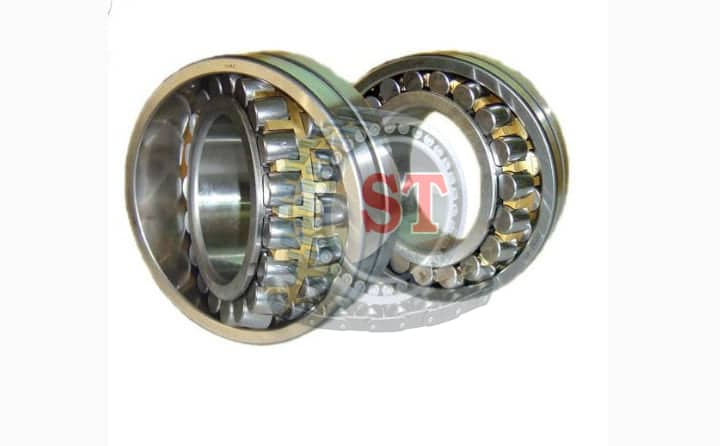

Vòng bi tang trống, còn được gọi là bạc đạn tang trống, là loại vòng bi sử dụng các con lăn có bề mặt cong dạng tang trống để tạo chuyển động lăn giữa vòng trong và vòng ngoài. Nhiều thiết kế phổ biến có hai dãy con lăn bố trí đối xứng, kết hợp với rãnh lăn ngoài có biên dạng cầu để hỗ trợ khả năng tự lựa.

Đặc điểm nổi bật của loại vòng bi này là khả năng tiếp nhận tải trọng hướng kính lớn, đồng thời chịu được tải trọng dọc trục ở mức phù hợp với thiết kế. Khả năng tự lựa giúp vòng bi thích nghi với một mức sai lệch góc giữa trục và gối đỡ, qua đó hạn chế ảnh hưởng của một số sai số căn chỉnh nhỏ.

Nhờ những đặc điểm trên, vòng bi tang trống thường được sử dụng trong các hệ thống truyền động có tải trọng nặng hoặc điều kiện vận hành phức tạp.

Tuy nhiên, khả năng chịu tải, tốc độ giới hạn và góc tự lựa cho phép không giống nhau ở mọi dòng sản phẩm. Khi lựa chọn, người dùng cần tham khảo thông số kỹ thuật của nhà sản xuất thay vì chỉ dựa vào tên gọi.

1.2. Đặc điểm nổi bật của bạc đạn tang trống

So với nhiều loại vòng bi thông dụng, bạc đạn tang trống được thiết kế để đáp ứng các yêu cầu vận hành tương đối khắt khe.

Một số đặc điểm đáng chú ý gồm:

Khả năng chịu tải hướng kính cao: Bề mặt tiếp xúc của con lăn giúp phân bổ tải trên vùng tiếp xúc rộng hơn so với bi cầu trong nhiều cấu hình.
Hỗ trợ chịu tải dọc trục: Các thiết kế phù hợp có thể tiếp nhận tải dọc trục theo một hoặc hai chiều trong giới hạn quy định.
Khả năng tự lựa: Giúp bù một mức sai lệch góc giữa trục và vỏ đỡ.
Phù hợp với máy móc chịu rung động: Được sử dụng trong nhiều hệ thống có tải trọng thay đổi hoặc điều kiện làm việc nặng.
Nhiều lựa chọn kết cấu: Có thể lựa chọn loại lỗ trụ, lỗ côn hoặc cấu hình chuyên dụng tùy yêu cầu lắp đặt.

Những đặc điểm này khiến vòng bi tang trống trở thành lựa chọn đáng cân nhắc cho các thiết bị cần độ bền và khả năng làm việc ổn định dưới tải lớn.

2. Cấu tạo và nguyên lý hoạt động của vòng bi tang trống

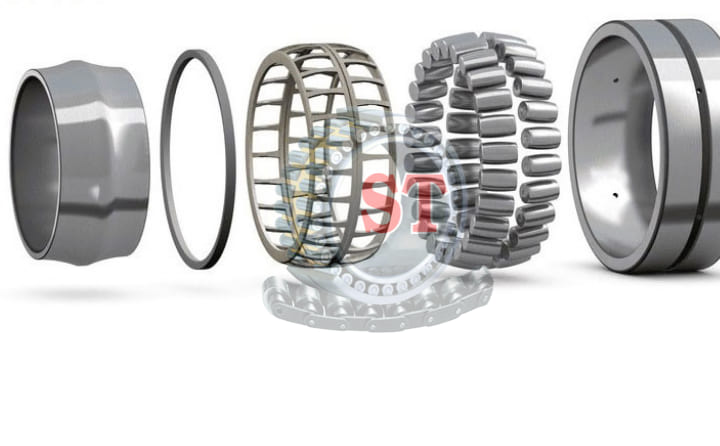

2.1. Cấu tạo vòng bi tang trống

Một vòng bi tang trống điển hình gồm các bộ phận chính sau:

Vòng trong: Được lắp với trục quay, có các rãnh lăn định hướng cho con lăn. Hình dạng và kết cấu vòng trong phụ thuộc vào từng dòng sản phẩm.

Vòng ngoài: Có rãnh lăn với biên dạng cầu, tạo điều kiện để cụm con lăn tự điều chỉnh góc nghiêng trong giới hạn thiết kế.

Con lăn tang trống: Là các phần tử lăn có bề mặt cong đặc trưng, giúp truyền tải trọng từ vòng trong sang vòng ngoài. Tùy thiết kế, vòng bi có thể có một hoặc nhiều cấu hình con lăn khác nhau.

Vòng cách: Giữ khoảng cách giữa các con lăn, duy trì vị trí tương đối và hỗ trợ chuyển động ổn định. Vật liệu vòng cách có thể là thép, đồng hoặc vật liệu khác theo thiết kế của nhà sản xuất.

Các bộ phận phụ trợ: Một số cấu hình có thể đi kèm vòng định vị hoặc sử dụng phụ kiện lắp đặt riêng. Khả năng làm kín phụ thuộc vào thiết kế cụ thể; không phải tất cả vòng bi tang trống đều có phớt kín tích hợp.

Sự phối hợp giữa các bộ phận này giúp vòng bi tiếp nhận tải trọng và hỗ trợ chuyển động quay trong điều kiện làm việc được thiết kế.

2.2. Nguyên lý truyền tải trọng

Khi trục quay, vòng trong chuyển động cùng trục và truyền lực qua các con lăn đến vòng ngoài. Vòng ngoài tiếp tục truyền tải trọng sang gối đỡ hoặc kết cấu máy.

Các con lăn chuyển động trên rãnh lăn, giúp giảm ma sát so với cơ cấu trượt trực tiếp giữa các bề mặt kim loại. Nhờ thiết kế con lăn và rãnh lăn phù hợp, tải trọng có thể được phân bổ trên vùng tiếp xúc tương đối rộng.

Vòng bi tang trống có thể chịu tải hướng kính lớn. Khả năng chịu tải dọc trục phụ thuộc vào thiết kế vòng bi, góc tiếp xúc và điều kiện vận hành. Vì vậy, cần kiểm tra thông số tải trọng động, tải trọng tĩnh và giới hạn làm việc của đúng mã sản phẩm trước khi sử dụng.

2.3. Nguyên lý tự lựa

Khả năng tự lựa là điểm khác biệt quan trọng của vòng bi tang trống. Nhờ rãnh lăn vòng ngoài có dạng cầu, cụm con lăn có thể thích nghi với một mức sai lệch góc giữa trục và vỏ đỡ mà không làm phát sinh mức ứng suất quá lớn như trong một số thiết kế vòng bi không tự lựa.

Đặc tính này hữu ích trong các hệ thống có trục dài; kết cấu máy chịu biến dạng; hoặc khó duy trì căn chỉnh tuyệt đối trong mọi điều kiện tải.

Dù vậy, tự lựa không có nghĩa là vòng bi có thể làm việc với trục cong, lắp đặt lệch nghiêm trọng hoặc gối đỡ không vững chắc. Nếu sai lệch vượt giới hạn cho phép, vòng bi vẫn có thể bị nóng, mòn nhanh hoặc hư hỏng.

2.4. Vai trò của bôi trơn trong quá trình vận hành

Dầu hoặc mỡ bôi trơn giúp giảm ma sát, hạn chế mài mòn và hỗ trợ tản nhiệt tại các vùng tiếp xúc. Chất bôi trơn cũng góp phần bảo vệ bề mặt rãnh lăn khi được sử dụng đúng cách.

Nếu lượng mỡ không phù hợp, dầu bị nhiễm bẩn hoặc chu kỳ bôi trơn không đáp ứng điều kiện làm việc; vòng bi có thể phát nhiệt và giảm tuổi thọ. Ngược lại, bơm nhiều mỡ cũng có thể làm tăng lực cản và nhiệt độ ở một số ứng dụng.

Do đó, cần tuân thủ hướng dẫn bôi trơn của nhà sản xuất và xây dựng kế hoạch bảo dưỡng dựa trên tải trọng, tốc độ, nhiệt độ và môi trường vận hành.

3. Ưu điểm và hạn chế của vòng bi tang trống

3.1. Ưu điểm

Vòng bi tang trống mang lại nhiều lợi ích trong các ứng dụng cần khả năng chịu tải cao và duy trì hoạt động ổn định.

Chịu tải trọng lớn: Thiết kế con lăn giúp vòng bi phù hợp với các vị trí chịu tải hướng kính đáng kể trong máy móc công nghiệp.

Thích nghi với sai lệch góc: Khả năng tự lựa giúp hạn chế ảnh hưởng của một số sai số căn chỉnh trong quá trình lắp đặt và vận hành.

Phù hợp với điều kiện làm việc nặng: Nhiều dòng vòng bi tang trống được sử dụng trong thiết bị có tải trọng thay đổi, rung động hoặc vận hành liên tục.

Đa dạng ứng dụng: Có thể sử dụng trong hệ thống băng tải, máy nghiền, thiết bị ngành thép, xi măng và nhiều cụm truyền động công nghiệp.

Khi lựa chọn đúng sản phẩm và bảo dưỡng phù hợp; vòng bi tang trống có thể góp phần giảm sự cố; hỗ trợ duy trì tính liên tục của dây chuyền.

3.2. Hạn chế cần cân nhắc

Bên cạnh ưu điểm, vòng bi tang trống cũng có một số điểm cần xem xét trước khi lựa chọn.

Kích thước và trọng lượng: Một số dòng có kết cấu lớn, đòi hỏi không gian lắp đặt và thiết bị hỗ trợ khi thay thế.
Yêu cầu kỹ thuật: Việc lựa chọn cần tính đến tải trọng, tốc độ, kiểu lắp và phương án bôi trơn.
Chi phí đầu tư: Giá sản phẩm phụ thuộc vào kích thước, thương hiệu, vật liệu và đặc tính kỹ thuật; các dòng chuyên dụng có thể có chi phí cao.
Yêu cầu bảo dưỡng: Nếu bôi trơn sai hoặc để bụi bẩn xâm nhập, bề mặt lăn có thể nhanh chóng bị hư hại.

Không nên mặc định vòng bi tang trống luôn tốt hơn vòng bi cầu hoặc vòng bi đũa. Nếu thiết bị không cần khả năng chịu tải lớn hay tự lựa, một loại vòng bi khác có thể phù hợp hơn về kỹ thuật và chi phí.

4. Ứng dụng thực tế của vòng bi tang trống

4.1. Hệ thống băng tải công nghiệp

Trong hệ thống băng tải, vòng bi tang trống có thể được sử dụng tại các vị trí đỡ trục con lăn; hoặc những cụm truyền động chịu tải lớn, tùy theo thiết kế máy.

Các dây chuyền vận chuyển nguyên liệu trong nhà máy vật liệu xây dựng, kho hàng, nhà máy khai khoáng và cơ sở sản xuất thường phải làm việc trong thời gian dài. Khi được lựa chọn đúng tải trọng và lắp đặt phù hợp; vòng bi tang trống hỗ trợ chuyển động quay ổn định cho thiết bị.

Đối với băng tải hoạt động trong môi trường nhiều bụi, cần chú ý đến cơ cấu làm kín; khả năng chống nhiễm bẩn và chế độ bôi trơn.

4.2. Máy nghiền và thiết bị khai thác khoáng sản

Máy nghiền, máy sàng và thiết bị vận chuyển đá thường chịu tải trọng lớn, rung động và điều kiện môi trường khắc nghiệt. Đây là ứng dụng có thể cân nhắc sử dụng vòng bi tang trống theo yêu cầu của nhà sản xuất máy.

Khả năng chịu tải và tự lựa của vòng bi giúp hỗ trợ hệ thống trục trong điều kiện vận hành phù hợp. Tuy nhiên, bụi khoáng, tải va đập và tình trạng bôi trơn cần được kiểm soát để hạn chế mài mòn sớm.

4.3. Ngành sản xuất xi măng và thép

Trong ngành xi măng, vòng bi tang trống có thể được sử dụng ở các cụm máy nghiền; hệ thống vận chuyển nguyên liệu và một số thiết bị quay chịu tải.

Trong ngành thép, sản phẩm có thể xuất hiện tại những vị trí của dây chuyền cán; hệ thống con lăn hoặc thiết bị truyền động có yêu cầu chịu tải cao.

Từng vị trí lắp đặt có yêu cầu riêng về nhiệt độ, tốc độ, độ rung và tải trọng. Do đó, cần kiểm tra thông số kỹ thuật và điều kiện vận hành thực tế trước khi chọn vòng bi.

4.4. Hộp số và máy móc truyền động

Một số hộp số công nghiệp và hệ thống truyền động sử dụng vòng bi tang trống để hỗ trợ trục trong điều kiện tải trọng phù hợp. Có thể được cân nhắc khi thiết kế yêu cầu khả năng chịu tải hướng kính lớn; kết hợp với khả năng tiếp nhận tải dọc trục theo cấu hình cụ thể.

Khi thay thế vòng bi trong hộp số, cần đối chiếu mã sản phẩm; khe hở trong, kiểu lắp và yêu cầu bôi trơn. Không nên thay bằng vòng bi có kích thước tương tự; nhưng khác cấu tạo nếu chưa được xác nhận về khả năng tương thích.

4.5. Các ngành công nghiệp khác

Ngoài những lĩnh vực trên, vòng bi tang trống còn có thể được sử dụng trong máy chế biến giấy, thiết bị sản xuất vật liệu và một số hệ thống năng lượng.

Việc sử dụng trong tuabin gió; hoặc các thiết bị chuyên dụng cần căn cứ vào thiết kế cụ thể của nhà sản xuất; bởi mỗi cụm máy có thể sử dụng nhiều loại vòng bi khác nhau tùy vị trí và chức năng.

5. Cách lựa chọn và bảo dưỡng vòng bi tang trống

5.1. Xác định tải trọng và tốc độ làm việc

Trước tiên, cần xác định tải trọng hướng kính; tải trọng dọc trục; tốc độ quay và đặc điểm tải trong quá trình vận hành. Nếu thiết bị thường xuyên chịu va đập hoặc tải thay đổi; cần đưa các điều kiện này vào quá trình lựa chọn.

Không nên chỉ dựa vào kích thước vòng bi cũ để quyết định sản phẩm thay thế. Mã sản phẩm và thông số kỹ thuật cần được đối chiếu với yêu cầu thực tế của máy.

5.2. Kiểm tra kích thước và kiểu lắp

Ba kích thước cơ bản cần kiểm tra gồm đường kính trong, đường kính ngoài và chiều rộng. Ngoài ra, cần xác định vòng bi có lỗ trụ hay lỗ côn; phương pháp cố định trên trục và cấu hình lắp đặt.

Một số vòng bi lỗ côn có thể cần bạc lót hoặc phụ kiện phù hợp. Việc sử dụng sai phụ kiện hoặc lắp không đúng trình tự có thể làm thay đổi khe hở trong và ảnh hưởng đến hiệu quả vận hành.

Nếu chưa xác định được mã, người mua nên cung cấp hình ảnh, kích thước đo thực tế ;và thông tin máy đang sử dụng để được hỗ trợ đối chiếu.

5.3. Lựa chọn theo môi trường vận hành

Môi trường nhiều bụi, độ ẩm cao, nhiệt độ lớn hoặc nguy cơ nhiễm hóa chất có thể làm giảm tuổi thọ vòng bi nếu sản phẩm không được lựa chọn phù hợp.

Cần xem xét khả năng làm kín, loại chất bôi trơn, nhiệt độ làm việc và yêu cầu bảo trì. Trong môi trường có bụi hoặc nước. giải pháp bảo vệ bổ sung có thể cần thiết tùy cấu hình thiết bị.

5.4. Bảo dưỡng và kiểm tra định kỳ

Để duy trì khả năng làm việc, cần kiểm tra vòng bi theo lịch bảo dưỡng của máy. Các dấu hiệu cần lưu ý gồm:

Nhiệt độ tăng bất thường.
Tiếng ồn hoặc rung động tăng.
Rò rỉ hoặc nhiễm bẩn chất bôi trơn.
Dấu hiệu lỏng tại vị trí lắp.
Bề mặt trục hoặc gối đỡ có dấu hiệu mài mòn.

Khi phát hiện bất thường, cần kiểm tra nguyên nhân; thay vì chỉ bổ sung mỡ hoặc thay vòng bi ngay lập tức. Sai lệch căn chỉnh, quá tải, lắp đặt không đúng và hư hỏng các chi tiết liên quan đều có thể khiến vòng bi mới nhanh chóng gặp sự cố.

Tham khảo thêm bài viết Vòng bi bị nóng do đâu? Nguyên nhân và cách xử lý để nhận biết các dấu hiệu phát nhiệt và hướng kiểm tra ban đầu.

Đối với cụm trục sử dụng gối đỡ, bạn cũng có thể xem hướng dẫn Cách chọn gối đỡ theo đường kính trục để hiểu rõ hơn về sự tương thích giữa trục và cụm đỡ.

6. Mua vòng bi tang trống ở đâu?

Khi tìm mua vòng bi tang trống, doanh nghiệp nên ưu tiên nhà cung cấp có khả năng hỗ trợ đối chiếu mã và thông số kỹ thuật. Đặc biệt quan trọng với những thiết bị công nghiệp hoạt động liên tục; bởi chọn sai vòng bi có thể dẫn đến thời gian dừng máy ngoài kế hoạch và phát sinh chi phí thay thế.

Thiết Bị Công Nghiệp Sóng Thần cung cấp đa dạng thiết bị và linh kiện công nghiệp; trong đó có các nhóm vòng bi phục vụ nhu cầu vận hành, sửa chữa và bảo trì máy móc. Khách hàng có thể tham khảo danh mục vòng bi, bạc đạn tại Thiết Bị Công Nghiệp Sóng Thần để tìm hiểu thêm về các dòng sản phẩm.

Khi yêu cầu tư vấn vòng bi tang trống, bạn nên chuẩn bị:

Mã vòng bi cũ hoặc hình ảnh sản phẩm.
Kích thước đường kính trong, đường kính ngoài và chiều rộng.
Tên thiết bị hoặc vị trí lắp đặt.
Tốc độ quay và tải trọng làm việc.
Môi trường vận hành và số lượng cần mua.

Giúp quá trình kiểm tra tính tương thích và lựa chọn sản phẩm diễn ra thuận tiện hơn.
