Ổ trượt là gì? Tìm hiểu cấu tạo, nguyên lý hoạt động, các loại ổ trượt, ưu nhược điểm và ứng dụng. Và tìm được địa chỉ mua ổ trượt chất lượng, uy tín ở Sóng Thần.

1. Ổ trượt là gì?

Ổ trượt (Plain Bearing) là chi tiết cơ khí được sử dụng để đỡ và định vị trục quay, đồng thời tạo điều kiện cho trục chuyển động ổn định với ma sát được kiểm soát. Không giống vòng bi sử dụng bi hoặc con lăn để tạo chuyển động lăn, ổ trượt làm việc dựa trên sự trượt tương đối giữa bề mặt trục và bạc lót.

Trong nhiều thiết kế, dầu hoặc mỡ được sử dụng để hình thành lớp bôi trơn giữa hai bề mặt. Lớp này giúp hạn chế tiếp xúc trực tiếp, giảm ma sát, nhiệt và tốc độ mài mòn.

Nhờ kết cấu tương đối đơn giản, khả năng chịu tải tốt và có thể thiết kế phù hợp với nhiều điều kiện vận hành, ổ trượt được sử dụng trong động cơ, máy bơm, hộp số, thiết bị công nghiệp nặng và nhiều hệ thống cơ khí khác.

Lưu ý: “Ổ trượt” không nên đồng nhất với “con trượt” dùng cho chuyển động tuyến tính. Ổ trượt thường phục vụ chuyển động quay của trục, trong khi con trượt và ray trượt được thiết kế cho chuyển động tịnh tiến.

2. Cấu tạo của ổ trượt

So với nhiều loại ổ lăn, cấu tạo ổ trượt khá đơn giản. Một cụm ổ cơ bản thường gồm các thành phần sau:

1. Thân ổ

Thân ổ được cố định vào kết cấu máy, có nhiệm vụ giữ bạc lót đúng vị trí và truyền tải trọng từ trục xuống khung máy.

2. Bạc lót

Bạc lót là bộ phận tiếp xúc với bề mặt trục. Vật liệu bạc thường được lựa chọn sao cho phù hợp với tải trọng, tốc độ, nhiệt độ và điều kiện bôi trơn.

Một số vật liệu thường gặp gồm hợp kim đồng, vật liệu chống ma sát, hợp kim chuyên dụng hoặc nhựa kỹ thuật.

3. Bề mặt trục

Trục làm việc trực tiếp với bạc lót nên độ chính xác, độ nhẵn và vật liệu của bề mặt trục có ảnh hưởng đáng kể đến hiệu suất và tuổi thọ của ổ.

4. Hệ thống bôi trơn

Tùy loại ổ, chất bôi trơn có thể là dầu, mỡ hoặc vật liệu có đặc tính tự bôi trơn. Đây là yếu tố quan trọng giúp giảm ma sát và hạn chế nhiệt phát sinh.

3. Nguyên lý hoạt động của ổ trượt

Khi máy vận hành, trục quay bên trong bạc lót. Hai bề mặt có chuyển động tương đối với nhau tạo ra ma sát trượt. Nếu không kiểm soát tốt ma sát, nhiệt độ sẽ tăng và bề mặt bạc có thể nhanh chóng bị mòn. Vì vậy, nhiều loại ổ trượt sử dụng dầu hoặc mỡ để tạo một lớp màng giữa trục và bạc.

Có thể hiểu đơn giản theo quá trình: Trục quay → phát sinh chuyển động tương đối → chất bôi trơn tạo lớp ngăn cách → giảm ma sát và mài mòn → trục hoạt động ổn định.

Đối với các hệ thống ổ trượt thủy động, khi điều kiện tốc độ và tải phù hợp, chuyển động của trục có thể tạo ra màng dầu đủ để hạn chế tiếp xúc trực tiếp giữa hai bề mặt.

>>>>> Bạc đạn là gì? Kinh nghiệm lựa chọn bạc đạn chuẩn

3. Các loại ổ trượt phổ biến

Ổ trượt có nhiều dạng thiết kế khác nhau tùy theo tải trọng, tốc độ và phương pháp bôi trơn.

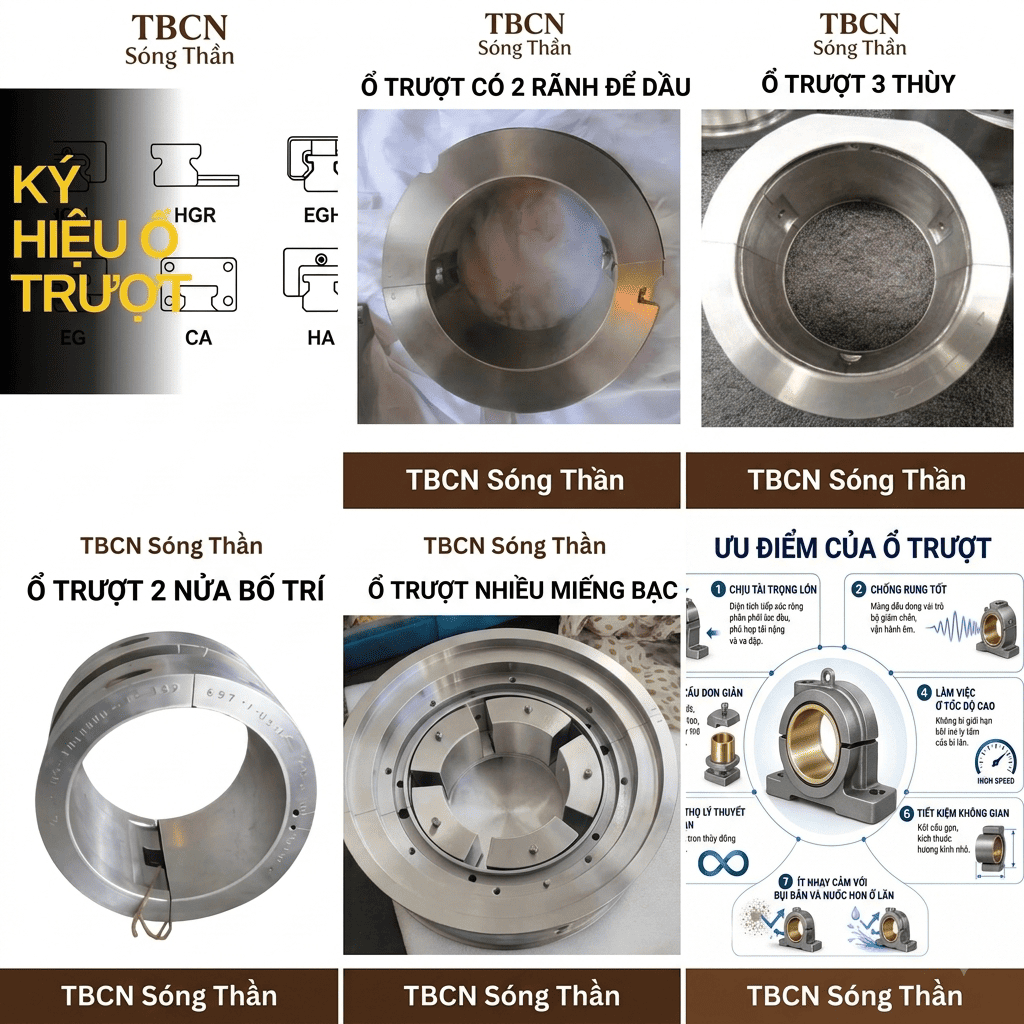

Các loại ổ trượt phổ biến
Các loại ổ trượt phổ biến

3.1. Ổ trượt hình trụ

Đây là dạng cơ bản với bề mặt làm việc có dạng hình trụ, thường được dùng để đỡ trục quay trong nhiều thiết bị cơ khí.

3.2. Ổ trượt có rãnh dầu

Bề mặt bạc được thiết kế thêm các rãnh dẫn dầu nhằm phân phối chất bôi trơn đến vùng làm việc. Loại này phù hợp với các hệ thống cần kiểm soát quá trình bôi trơn tốt hơn.

3.3. Ổ trượt hai nửa

Ổ được chia thành hai phần để thuận tiện cho việc lắp đặt và tháo bảo dưỡng. Kết cấu này thường được cân nhắc trong các hệ thống có trục lớn hoặc vị trí lắp đặt khó tiếp cận.

3.4. Ổ trượt tự bôi trơn

Một số bạc trượt được chế tạo từ vật liệu có đặc tính ma sát thấp hoặc tích hợp chất bôi trơn trong vật liệu. Ưu điểm là giảm nhu cầu bảo dưỡng tại những vị trí khó bổ sung dầu mỡ.

4. Ưu nhược điểm của ổ trượt

Ổ trượt vẫn giữ vai trò quan trọng trong nhiều thiết bị công nghiệp nhờ một số ưu điểm đáng chú ý.

Ưu điểm

  • Kết cấu đơn giản: Số lượng bộ phận ít giúp thiết kế cụm ổ tương đối gọn và thuận tiện trong một số ứng dụng.
  • Khả năng chịu tải tốt: Tùy vật liệu và kết cấu, ổ trượt có thể đáp ứng các ứng dụng tải lớn, đặc biệt khi hệ thống được thiết kế đúng điều kiện làm việc.
  • Có thể tiết kiệm không gian: Được thiết kế nhỏ gọn theo phương hướng kính, phù hợp với những vị trí lắp đặt hạn chế.
  • Vận hành tương đối êm: Không có các phần tử lăn như bi hoặc con lăn nên trong điều kiện thích hợp, ổ trượt giúp giảm tiếng ồn cơ khí.
  • Có nhiều lựa chọn vật liệu: Từ kim loại, hợp kim đến polymer và composite, người dùng có thể lựa chọn vật liệu phù hợp với từng môi trường làm việc.

Nhược điểm của ổ trượt

Bên cạnh những lợi thế, ổ trượt cũng có những điểm cần lưu ý.

  • Phụ thuộc vào điều kiện bôi trơn: Với các loại sử dụng dầu hoặc mỡ, thiếu chất bôi trơn có thể làm tăng ma sát và nhiệt độ.
  • Có thể phát sinh ma sát lớn khi khởi động: Ở một số thiết kế, màng bôi trơn chưa hình thành đầy đủ trong giai đoạn khởi động.
  • Bề mặt trục cần được kiểm soát: Độ nhám, độ cứng và độ đồng tâm của trục có thể ảnh hưởng đến tuổi thọ bạc.
  • Theo dõi độ mòn: Bạc lót có thể cần thay thế sau một thời gian sử dụng tùy tải trọng và điều kiện vận hành.

5. Ổ trượt được ứng dụng ở đâu?

Nhờ khả năng thích ứng với nhiều thiết kế máy, ổ trượt được sử dụng trong nhiều lĩnh vực công nghiệp.

Động cơ và máy phát

Một số thiết bị công suất lớn có thể sử dụng ổ trượt để đỡ rotor, đặc biệt khi yêu cầu về tải, tốc độ và khả năng kiểm soát rung phù hợp.

Máy bơm

Bạc trượt có thể được sử dụng tại các vị trí đỡ trục của một số dòng máy bơm. Vật liệu và phương pháp bôi trơn phải được lựa chọn dựa trên điều kiện thực tế.

Hộp số và thiết bị truyền động

Ổ trượt có thể xuất hiện tại các vị trí cần hỗ trợ trục hoặc cơ cấu quay trong hệ thống truyền động.

Máy móc công nghiệp nặng

Các thiết bị làm việc với tải lớn, rung động hoặc có kết cấu đặc biệt có thể sử dụng ổ trượt chuyên dụng.

Thiết bị sản xuất

Ổ trượt cũng được sử dụng trong nhiều cơ cấu máy tự động, máy gia công và thiết bị cơ khí tùy theo yêu cầu thiết kế.

6. Mua thiết bị công nghiệp tại Sóng Thần

Thiết Bị Công Nghiệp Sóng Thần cung cấp đa dạng sản phẩm phục vụ máy móc, dây chuyền sản xuất, bảo trì và vận hành công nghiệp. Không chỉ có vòng bi – bạc đạn, Sóng Thần còn hướng đến việc cung cấp nhiều nhóm thiết bị và phụ tùng công nghiệp theo nhu cầu thực tế của khách hàng.

Đối với các sản phẩm liên quan đến ổ trượt, vòng bi và hệ thống truyền động; khách hàng có thể cung cấp mã sản phẩm, hình ảnh, kích thước; hoặc thông tin thiết bị để được hỗ trợ xác định sản phẩm phù hợp.

Việc lựa chọn đúng thiết bị ngay từ đầu giúp doanh nghiệp hạn chế tình trạng mua sai kích thước; không đáp ứng tải hoặc không phù hợp với điều kiện vận hành.

Kết luận

Ổ trượt là một chi tiết cơ khí quan trọng; hoạt động dựa trên nguyên lý ma sát trượt giữa trục và bạc lót. Với ưu điểm về kết cấu, khả năng chịu tải và tính linh hoạt trong thiết kế; ổ trượt vẫn được ứng dụng trong nhiều loại máy móc công nghiệp.

Tuy nhiên, để lựa chọn giữa ổ trượt và vòng bi, doanh nghiệp cần xem xét đồng thời tải trọng, tốc độ, môi trường, phương pháp bôi trơn, không gian lắp đặt và yêu cầu bảo trì.

Nếu bạn đang tìm ổ trượt, vòng bi hoặc các thiết bị công nghiệp khác; hãy gửi thông tin máy hoặc mã sản phẩm cho Sóng Thần để được hỗ trợ lựa chọn.
