Ký hiệu bạc đạn NTN: Cách đọc mã và tra cứu thông số chính xác

Khi lựa chọn hoặc thay thế vòng bi cho máy móc, việc xác định đúng mã sản phẩm có ý nghĩa rất quan trọng. Chỉ cần nhầm một ký tự trong mã bạc đạn cũng có thể dẫn đến lựa chọn sai kích thước, kiểu kết cấu hoặc đặc tính kỹ thuật. Đặc biệt, ký hiệu bạc đạn NTN không chỉ đơn thuần là một dãy số mà còn chứa nhiều thông tin về chủng loại, kích thước và cấu hình của sản phẩm. Hiểu cách đọc mã bạc đạn NTN giúp kỹ thuật viên dễ dàng tra cứu sản phẩm, đối chiếu vòng bi cũ và lựa chọn mã thay thế phù hợp hơn cho từng thiết bị.

1. Ký hiệu bạc đạn NTN là gì?

Ký hiệu bạc đạn NTN là tập hợp các chữ cái và chữ số được sử dụng để nhận diện một loại vòng bi cụ thể. Dãy ký hiệu có thể thể hiện các thông tin liên quan đến chủng loại, kích thước, thiết kế, độ hở, kiểu phớt, vật liệu hoặc mỡ bôi trơn.

Thông thường, mã vòng bi NTN được thể hiện trên bao bì và được khắc hoặc in trực tiếp trên sản phẩm. Một mã có thể gồm phần ký hiệu cơ bản kết hợp với tiền tố hoặc hậu tố tùy theo thiết kế của từng dòng vòng bi. Giúp người sử dụng không cần phải đo toàn bộ vòng bi trong mọi trường hợp. Nếu xác định được mã sản phẩm đầy đủ, việc tra cứu thông số và tìm sản phẩm thay thế sẽ thuận tiện hơn.

>>>>>Bạc đạn NTN – Giải pháp vòng bi cho máy móc và thiết bị công nghiệp

2. Cấu trúc mã bạc đạn NTN

Về cơ bản, ký hiệu bạc đạn NTN có thể được hiểu qua hai nhóm chính:

• Ký hiệu cơ bản: thường gồm các chữ số hoặc ký tự nhận diện chủng loại và kích thước vòng bi.
• Tiền tố, hậu tố: bổ sung thông tin về cấu tạo, độ hở, phớt, thiết kế đặc biệt hoặc loại mỡ sử dụng.

Ví dụ, các mã như 6001, 6204, 22230, 30306 thuộc nhóm ký hiệu cơ bản thường được dùng để nhận diện các dòng và kích thước vòng bi. Tuy nhiên, phần ký hiệu bổ sung có thể khác nhau giữa các thương hiệu nên không nên tự động áp dụng mã hậu tố của NTN cho sản phẩm của hãng khác.

3. Cách đọc kích thước qua mã bạc đạn NTN

Một trong những thông tin được quan tâm nhất khi đọc mã vòng bi là đường kính trong. Đối với nhiều mã vòng bi thông dụng, hai chữ số cuối của mã cơ bản được sử dụng để xác định đường kính lỗ. Với mã từ 04 trở lên, có thể lấy hai chữ số này nhân với 5 để tính đường kính trong theo milimet.

Ví dụ:

• 6204: 04 × 5 = 20 mm
• 6205: 05 × 5 = 25 mm
• 6206: 06 × 5 = 30 mm
• 6207: 07 × 5 = 35 mm
• 6208: 08 × 5 = 40 mm

Tuy nhiên, quy tắc này không áp dụng cho tất cả kích thước. Một số đường kính nhỏ hoặc kích thước đặc biệt sử dụng quy ước riêng, chẳng hạn 00 = 10 mm, 01 = 12 mm, 02 = 15 mm và 03 = 17 mm. Các kích thước đặc biệt khác có thể được thể hiện bằng dấu gạch chéo và giá trị cụ thể.

Do đó, khi tra cứu ký hiệu bạc đạn NTN, không nên chỉ nhìn hai số cuối mà bỏ qua toàn bộ mã sản phẩm.

4. Ý nghĩa của các số trong mã vòng bi

Ngoài đường kính trong, những vị trí khác trong dãy mã cơ bản có thể giúp nhận biết series kích thước và chủng loại vòng bi.

Một số ký hiệu thường gặp gồm:

• 6: vòng bi cầu rãnh sâu.
• 7: vòng bi cầu tiếp xúc góc.
• 1, 2: một số dòng vòng bi cầu tự lựa.
• 3: vòng bi côn.
• 2: được sử dụng trong ký hiệu của một số dòng vòng bi tang trống.
• 5: vòng bi cầu chặn trục một hướng.
• 8: vòng bi đũa chặn trục.
• NU, NJ, NNU, NN: thường gặp ở các dòng vòng bi đũa.

Các ký hiệu trên cần được đối chiếu với catalogue NTN tương ứng vì cùng một chữ số có thể xuất hiện trong những cấu hình khác nhau.

5. Ý nghĩa hậu tố trong ký hiệu bạc đạn NTN

Hậu tố là phần đặc biệt quan trọng khi lựa chọn vòng bi thay thế. Hai sản phẩm có cùng kích thước cơ bản chưa chắc có cấu hình hoàn toàn giống nhau nếu hậu tố khác biệt.

Một số ký hiệu NTN thường gặp:

• CM thể hiện cấp khe hở tiêu chuẩn được sử dụng cho một số dòng vòng bi.
• C3 biểu thị khe hở bên trong lớn hơn cấp tiêu chuẩn. Loại này thường được lựa chọn cho những điều kiện làm việc mà độ giãn nở nhiệt hoặc nhiệt độ vận hành cần được xem xét.
• ZZ là ký hiệu cho kiểu nắp chắn bằng thép ở hai phía của vòng bi.
• LLB biểu thị loại phớt chắn bằng cao su không tiếp xúc.
• LLU là kiểu phớt cao su có tiếp xúc; giúp tăng khả năng bảo vệ bên trong vòng bi khỏi bụi và chất bẩn.
• LLH cũng là một dạng phớt tiếp xúc bằng cao su; nhưng được thiết kế với đặc tính giảm mô-men xoắn so với một số cấu hình phớt khác.

Ngoài ra, một số mã hậu tố còn liên quan đến loại mỡ bôi trơn và điều kiện nhiệt độ làm việc.

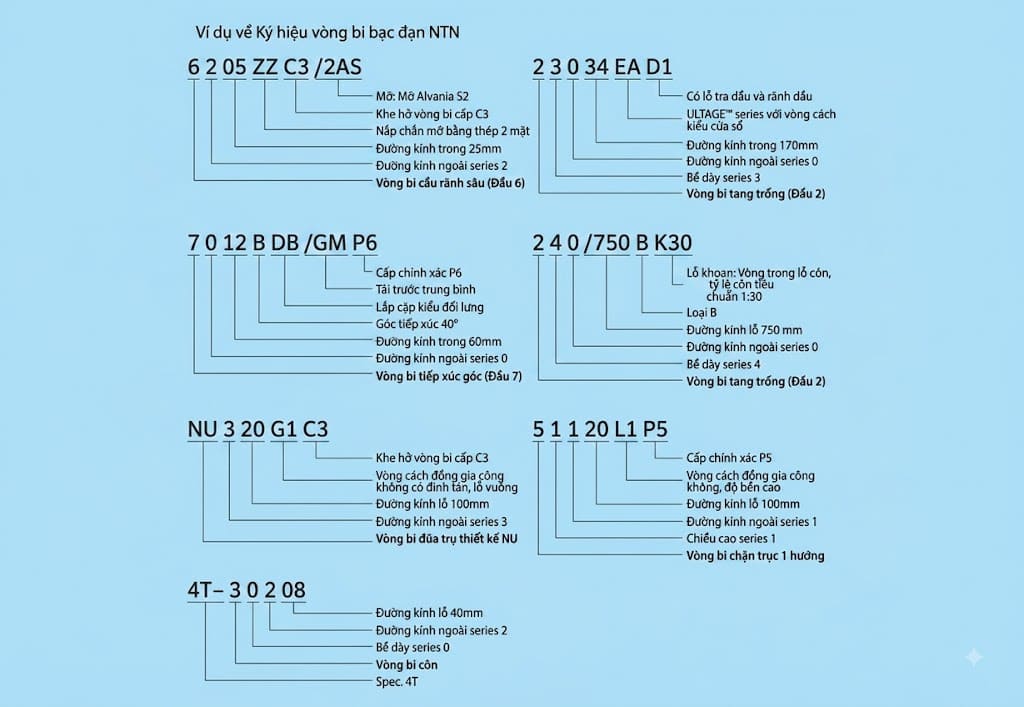

6. Ví dụ cách đọc mã vòng bi NTN

Giả sử cần kiểm tra mã 6205ZZ.

Có thể phân tích sơ bộ:

• 6: vòng bi cầu rãnh sâu.
• 2: series kích thước.
• 05: đường kính trong 05 × 5 = 25 mm.
• ZZ: sử dụng nắp chắn bằng thép.

Như vậy, mã 6205ZZ không chỉ cho biết vòng bi có đường kính trong 25 mm; mà còn cung cấp thông tin về cấu hình sản phẩm. Tuy nhiên, để xác định chính xác toàn bộ kích thước và các đặc tính kỹ thuật; vẫn nên đối chiếu catalogue hoặc tài liệu kỹ thuật của NTN thay vì chỉ dựa vào cách suy luận từ mã.

7. Lưu ý khi tra cứu ký hiệu bạc đạn NTN

Khi thay vòng bi, nên kiểm tra toàn bộ mã sản phẩm, gồm cả phần tiền tố và hậu tố. Không nên chỉ chọn một mã có cùng đường kính trong rồi xem đó là sản phẩm tương đương.

Nếu vòng bi cũ đã bị mờ mã, có thể đo ba kích thước cơ bản: Đường kính trong (d) × đường kính ngoài (D) × chiều rộng (B).

Sau đó kết hợp với thông tin về máy, tải trọng, tốc độ quay, nhiệt độ và môi trường làm việc để xác định sản phẩm phù hợp.

8. Tìm vòng bi NTN tại Thiết Bị Công Nghiệp Sóng Thần

Nếu doanh nghiệp đang cần tra cứu ký hiệu bạc đạn NTN, tìm mã thay thế hoặc lựa chọn vòng bi cho máy móc công nghiệp; Sóng Thần có thể hỗ trợ dựa trên mã sản phẩm và thông số thực tế.

Khách hàng có thể cung cấp mã NTN, hình ảnh vòng bi hoặc kích thước d × D × B để thuận tiện cho quá trình kiểm tra và tư vấn.

• Địa chỉ: Số 82, Đường N3, Khu ĐT-TM-DV Sóng Thần, Khu phố Thống Nhất 1, Phường Dĩ An, TP.HCM
• Hotline: 0948 888 522
• Email: linhtran.tbcnsongthan@gmail.com
• Website: www.tbcnsongthan.com

Nắm được ký hiệu bạc đạn NTN giúp kiểm tra, đặt mua, thay thế vòng bi chính xác hơn; đồng thời hạn chế tình trạng chọn nhầm sản phẩm có kích thước tương tự; nhưng khác về cấu hình hoặc điều kiện làm việc.
