Gối đỡ Asahi: Cấu tạo, phân loại, ứng dụng và cách lựa chọn

Trong các hệ thống truyền động công nghiệp, trục quay thường phải làm việc liên tục dưới tác động của tải trọng, rung động và điều kiện môi trường khác nhau. Để hỗ trợ trục vận hành ổn định, ngoài vòng bi còn cần đến cụm gối đỡ vòng bi phù hợp. Trong đó, gối đỡ Asahi là một trong những lựa chọn được sử dụng cho nhiều loại máy móc và hệ thống truyền động. Với thiết kế kết hợp giữa vòng bi và vỏ gối, cụm gối đỡ giúp đơn giản hóa quá trình lắp đặt, cố định trục và hỗ trợ khả năng vận hành ổn định của thiết bị.

1. Gối đỡ Asahi

Gối đỡ Asahi là cụm ổ đỡ được thiết kế để lắp vòng bi vào bên trong thân gối, sau đó cố định cụm này trên khung hoặc bệ máy. Tùy từng thiết kế, vòng bi có thể được cố định với trục bằng vít khóa, bạc côn hoặc cơ cấu khóa chuyên dụng.

So với việc lắp vòng bi trực tiếp vào một cụm máy phức tạp, sử dụng gối đỡ giúp quá trình lắp đặt và thay thế thuận tiện hơn.

Gối đỡ thường được sử dụng trong các hệ thống có trục quay như băng tải, máy móc sản xuất, quạt, máy chế biến, thiết bị nông nghiệp và nhiều dây chuyền công nghiệp khác.

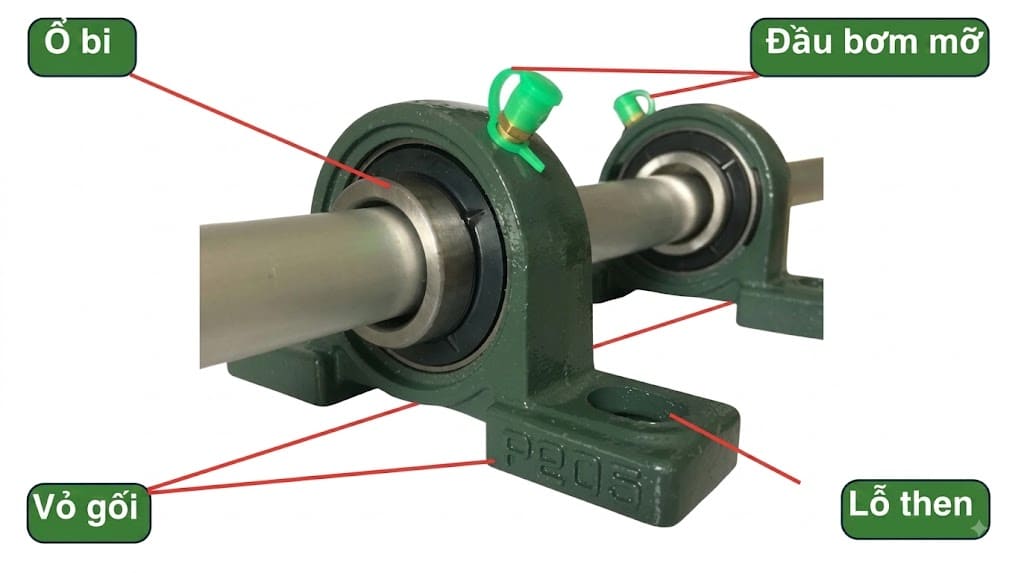

2. Cấu tạo của gối đỡ vòng bi Asahi

Một cụm gối đỡ cơ bản thường gồm các bộ phận chính:

2.1. Thân gối

Thân gối là bộ phận bên ngoài có nhiệm vụ giữ và định vị vòng bi. Tùy loại, thân gối có thể được chế tạo từ gang, thép hoặc vật liệu phù hợp với điều kiện làm việc.

Hình dạng thân gối được thiết kế dựa trên vị trí lắp đặt và phương án cố định vào máy.

2.2. Vòng bi

Vòng bi nằm bên trong thân gối và đảm nhiệm chức năng hỗ trợ chuyển động quay của trục. Đây là bộ phận chịu tác động trực tiếp của tải trọng và ma sát trong quá trình vận hành.

2.3. Cơ cấu cố định trục

Tùy dòng sản phẩm, vòng bi có thể được cố định với trục bằng vít định vị hoặc các phương pháp khóa khác. Cơ cấu này giúp hạn chế hiện tượng trượt giữa vòng trong và trục khi thiết bị hoạt động.

2.4. Phớt và bộ phận làm kín

Phớt giúp hạn chế bụi, nước hoặc tạp chất xâm nhập vào khu vực vòng bi, đồng thời hỗ trợ giữ chất bôi trơn bên trong.

3. Các loại gối đỡ Asahi phổ biến

Tùy hình dạng và phương pháp lắp đặt, gối đỡ Asahi có nhiều dạng khác nhau.

3.1. Gối đỡ chân đế

Đây là dạng phổ biến với phần thân được thiết kế có đế để bắt vít trực tiếp xuống khung máy.

Gối đỡ chân đế thường được sử dụng cho:

• Băng tải.
• Máy sản xuất.
• Hệ thống truyền động.
• Quạt công nghiệp.
• Máy chế biến.

Ưu điểm của dạng này là kết cấu tương đối đơn giản và thuận tiện khi lắp đặt.

3.2. Gối đỡ mặt bích

Gối đỡ mặt bích được thiết kế để cố định vào mặt bên hoặc bề mặt của thiết bị. Dạng này phù hợp với những vị trí mà không thể sử dụng gối chân đế.

Tùy thiết kế, gối mặt bích có thể có hai lỗ, ba lỗ hoặc bốn lỗ bắt vít.

3.3. Gối đỡ tăng chỉnh

Một số hệ thống băng tải cần điều chỉnh vị trí trục để kiểm soát độ căng hoặc căn chỉnh cơ cấu truyền động. Trong trường hợp này, gối đỡ có khả năng điều chỉnh vị trí có thể mang lại sự thuận tiện trong quá trình lắp đặt.

3.4. Gối đỡ dạng cartridge

Dạng cartridge có kết cấu phù hợp với những thiết bị yêu cầu cụm ổ đỡ nằm trong một vị trí lắp đặt riêng. Việc lựa chọn cần dựa trên kích thước và thiết kế cụ thể của máy.

>>>>>>Hướng dẫn kỹ thuật bảo dưỡng gối đỡ vòng bi Asahi đúng cách

4. Ưu điểm của gối đỡ Asahi

Một trong những lợi ích của việc sử dụng gối đỡ vòng bi Asahi là cụm ổ đỡ được thiết kế đồng bộ, giúp quá trình lắp đặt đơn giản hơn so với việc tự lựa chọn từng bộ phận riêng lẻ.

Một số ưu điểm có thể kể đến:

• Hỗ trợ cố định trục quay.
• Kết cấu phù hợp với nhiều hệ thống truyền động.
• Có nhiều kiểu lắp đặt.
• Thuận tiện cho công tác thay thế.
• Có thể sử dụng trong nhiều môi trường công nghiệp.
• Có nhiều kích thước và cấu hình để lựa chọn.

Tuy nhiên, hiệu quả của gối đỡ phụ thuộc nhiều vào việc chọn đúng mã sản phẩm, tải trọng, kích thước trục và điều kiện vận hành.

5. Ứng dụng của gối đỡ Asahi

Gối đỡ Asahi có thể được sử dụng trong nhiều lĩnh vực:

Hệ thống băng tải

Gối đỡ được sử dụng để hỗ trợ các trục quay của băng tải, đặc biệt tại các vị trí con lăn truyền động hoặc các cụm trục cần cố định.

Máy móc sản xuất

Các dây chuyền sản xuất thường có nhiều trục quay và cơ cấu truyền động. Gối đỡ giúp tạo điểm tựa cho các trục này.

Máy nông nghiệp

Gối đỡ có thể xuất hiện trong các loại máy chế biến, máy thu hoạch hoặc hệ thống truyền động phục vụ sản xuất nông nghiệp.

Máy chế biến thực phẩm

Tùy loại sản phẩm và điều kiện vệ sinh, gối đỡ có thể được lựa chọn cho các cơ cấu quay trong dây chuyền chế biến.

Quạt và thiết bị thông gió

Các cụm trục của quạt công nghiệp cần được đỡ chắc chắn và duy trì chuyển động ổn định. Đây cũng là một trong những ứng dụng phổ biến của cụm gối đỡ.

6. Cách lựa chọn gối đỡ Asahi phù hợp

Khi mua gối đỡ Asahi, không nên chỉ dựa vào đường kính trục. Cần kiểm tra đồng thời nhiều yếu tố.

Kích thước trục

Đây là thông số đầu tiên cần xác định. Đường kính lỗ vòng bi bên trong phải tương thích với đường kính trục.

Tải trọng

Cần xác định tải hướng kính, tải dọc trục và tải kết hợp mà gối đỡ phải chịu.

Tốc độ quay

Tốc độ của trục ảnh hưởng đến nhiệt độ, ma sát và tuổi thọ vòng bi. Máy có tốc độ cao cần lựa chọn cấu hình phù hợp.

Môi trường làm việc

Nếu máy hoạt động trong môi trường nhiều bụi, nước, độ ẩm hoặc nhiệt độ cao, cần chú ý đến khả năng làm kín và vật liệu của gối đỡ.

Phương pháp lắp đặt

Xác định trước vị trí lắp đặt giúp lựa chọn giữa gối chân đế, mặt bích, cartridge hoặc các kiểu gối khác.

>>>>.Kích thước bạc đạn: Cách đọc thông số và lựa chọn vòng bi phù hợp

7. Gối đỡ Asahi chất lượng được cung cấp bởi Sóng Thần

Nếu doanh nghiệp đang tìm gối đỡ Asahi cho băng tải, máy móc hoặc dây chuyền sản xuất, Thiết Bị Công Nghiệp Sóng Thần có thể hỗ trợ kiểm tra mã và thông số theo nhu cầu sử dụng.

Khách hàng có thể cung cấp mã sản phẩm, đường kính trục, hình ảnh gối đỡ cũ hoặc thông tin thiết bị để thuận tiện cho quá trình tư vấn.

Liên hệ

• Địa chỉ: Số 82, Đường N3, Khu ĐT-TM-DV Sóng Thần, Khu phố Thống Nhất 1, Phường Dĩ An, TP.HCM
• Hotline: 0948 888 522
• Email: linhtran.tbcnsongthan@gmail.com
• Website: www.tbcnsongthan.com

Lựa chọn đúng gối đỡ Asahi giúp quá trình lắp đặt, bảo trì và thay thế vòng bi thuận tiện hơn, đồng thời góp phần duy trì sự ổn định của hệ thống truyền động trong quá trình vận hành.
