Bộ truyền động xích gồm những bộ phận nào? Cấu tạo và ứng dụng trong công nghiệp
Bộ truyền động xích là một trong những phương án truyền công suất được sử dụng phổ biến trong máy móc và dây chuyền sản xuất. Nhờ cơ chế ăn khớp trực tiếp giữa xích và nhông, hệ thống có khả năng truyền chuyển động ổn định, phù hợp với các ứng dụng yêu cầu tải trọng lớn hoặc khoảng cách giữa các trục tương đối xa.
Từ băng tải, máy đóng gói đến thiết bị nâng chuyển, bộ truyền xích góp phần duy trì chuyển động liên tục và giảm nguy cơ trượt trong quá trình vận hành. Tuy nhiên, để hệ thống hoạt động bền bỉ, việc lựa chọn đúng loại xích, nhông và tỷ số truyền là yếu tố rất quan trọng.

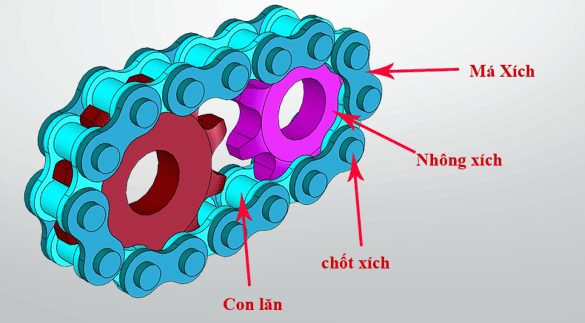

1. Cấu tạo bộ truyền động xích gồm những gì?
Bộ truyền động xích là cơ cấu truyền chuyển động giữa hai hoặc nhiều trục thông qua dây xích và các nhông xích. Nhông chủ động nhận công suất từ động cơ hoặc hộp giảm tốc, sau đó kéo xích chuyển động và truyền lực đến nhông bị động.
Một hệ thống truyền động xích cơ bản thường gồm nhông chủ động, xích truyền động và nhông bị động. Tùy thiết kế máy, hệ thống có thể bổ sung bộ căng xích, thanh dẫn hướng, hệ thống bôi trơn và tấm chắn bảo vệ.
1.1. Nhông xích chủ động
Nhông chủ động được nối với trục động cơ hoặc hộp giảm tốc. Khi trục quay, nhông kéo các mắt xích chuyển động và tạo ra lực truyền sang nhông phía đối diện.
Số răng và kích thước nhông cần được lựa chọn phù hợp với loại xích, công suất và tốc độ vận hành. Trong các hệ thống công nghiệp, nhông thường được chế tạo từ vật liệu có khả năng chịu mài mòn tốt để đáp ứng yêu cầu làm việc lâu dài.
1.2. Xích truyền động
Xích là bộ phận trực tiếp truyền lực giữa các nhông. Tùy tải trọng và ứng dụng, có thể sử dụng xích con lăn, xích tải, xích băng tải hoặc các dòng xích chuyên dụng.
Trong quá trình làm việc, xích chịu tác động của lực kéo, ma sát và sự chuyển động liên tục tại các khớp nối. Vì vậy, độ căng, tình trạng bôi trơn và mức độ giãn xích cần được kiểm tra định kỳ.
1.3. Nhông xích bị động
Nhông bị động tiếp nhận chuyển động từ xích và truyền mô-men đến cơ cấu cần vận hành. Kích thước và số răng của nhông này ảnh hưởng đến tốc độ cũng như mô-men xoắn ở đầu ra.
Việc thay đổi số răng giữa nhông chủ động và nhông bị động có thể điều chỉnh tỷ số truyền theo yêu cầu thiết kế.
2. Nguyên lý hoạt động của bộ truyền xích
Khi động cơ khởi động, công suất được truyền đến nhông chủ động. Các răng nhông lần lượt ăn khớp với mắt xích và kéo xích chuyển động. Dây xích tiếp tục tác động lên nhông bị động, khiến nhông này quay và truyền chuyển động đến thiết bị.
Do xích và nhông liên kết bằng cơ cấu ăn khớp, chuyển động được truyền tương đối chính xác và ít phụ thuộc vào ma sát giữa các bề mặt. Đây là lý do bộ truyền xích được lựa chọn trong nhiều hệ thống cần truyền tải ổn định.
>>>>>Các loại xích tải công nghiệp có trên thị trường hiện nay
3. Các loại bộ truyền động xích phổ biến
Tùy theo yêu cầu tải và thiết kế máy, bộ truyền có thể sử dụng nhiều dạng xích khác nhau.
Xích con lăn
Xích con lăn là dòng phổ biến trong các hệ thống truyền động cơ khí. Cấu tạo gồm má xích, chốt, bạc và con lăn, giúp giảm ma sát tại vị trí ăn khớp với nhông.
Xích tải
Xích tải được thiết kế để vận chuyển hoặc kéo vật liệu trong các dây chuyền công nghiệp. Loại xích này thường có kết cấu chắc chắn và khả năng chịu tải cao.
Xích băng tải
Xích băng tải được sử dụng trong các hệ thống vận chuyển sản phẩm, pallet, linh kiện hoặc vật liệu. Tùy thiết kế, xích có thể kết hợp với thanh, tấm hoặc các phụ kiện chuyên dụng.
Xích chuyên dụng
Một số ngành sản xuất cần xích được thiết kế riêng để đáp ứng điều kiện nhiệt độ cao, bụi nhiều, hóa chất hoặc tải trọng đặc biệt. Khi đó, việc lựa chọn theo catalogue của nhà sản xuất là cần thiết.
>>>>>Cung cấp băng tải xích: Giải pháp vận chuyển tối ưu từ TBCN Sóng Thần
4. Ứng dụng của bộ truyền động xích trong công nghiệp
Nhờ khả năng truyền tải tốt, bộ truyền xích được ứng dụng trong nhiều lĩnh vực sản xuất và vận chuyển.
4.1. Băng tải và dây chuyền logistics
Trong hệ thống băng tải, truyền động xích có thể được dùng để kéo con lăn hoặc vận chuyển trực tiếp sản phẩm. Đây là giải pháp phù hợp với pallet, thùng hàng và vật liệu có khối lượng lớn.
Một số ứng dụng phổ biến gồm:
- Băng tải con lăn.
- Băng tải pallet.
- Dây chuyền phân loại hàng hóa.
- Hệ thống vận chuyển trong kho.
- Dây chuyền lắp ráp.
4.2. Máy móc sản xuất
Bộ truyền xích còn được sử dụng trong máy đóng gói, máy chế biến, máy gia công và nhiều thiết bị tự động hóa. Hệ thống giúp truyền chuyển động từ động cơ đến các cơ cấu làm việc mà không cần bố trí động cơ trực tiếp tại từng vị trí.
4.3. Ngành thép, xi măng và vật liệu
Trong môi trường tải nặng, các loại xích công nghiệp có thể được sử dụng cho hệ thống vận chuyển nguyên liệu, gầu tải, máy cấp liệu và nhiều thiết bị phụ trợ. Việc lựa chọn đúng cấp tải và vật liệu chế tạo giúp hệ thống thích nghi tốt hơn với điều kiện làm việc khắc nghiệt.
4.4. Thiết bị nâng chuyển
Xích cũng xuất hiện trong các thiết bị nâng, kéo và vận chuyển vật liệu. Với từng ứng dụng, cần phân biệt rõ xích truyền động với xích dùng để nâng tải và lựa chọn đúng sản phẩm theo tiêu chuẩn kỹ thuật.
5. Ưu điểm của bộ truyền động xích
So với một số phương pháp truyền động khác, bộ truyền xích có nhiều lợi thế đáng chú ý:
- Truyền chuyển động bằng ăn khớp nên hạn chế trượt.
- Có thể truyền tải lớn.
- Phù hợp với khoảng cách trục tương đối xa.
- Tỷ số truyền ổn định.
- Có nhiều kích thước và cấu hình để lựa chọn.
- Có thể làm việc trong nhiều môi trường công nghiệp.
- Linh kiện có thể thay thế tương đối thuận tiện.
Tuy nhiên, truyền động xích cũng có những yêu cầu riêng. Xích cần được bôi trơn và căn chỉnh đúng kỹ thuật; khi vận hành ở tốc độ cao, tiếng ồn và rung động có thể tăng. Xích bị giãn hoặc nhông bị mòn cũng làm giảm chất lượng ăn khớp.
6. Cách lựa chọn bộ truyền động xích phù hợp
Để lựa chọn đúng, không nên chỉ dựa vào kích thước xích. Doanh nghiệp cần xác định đồng thời nhiều thông số:
Công suất → tốc độ quay → tải trọng → tỷ số truyền → bước xích → số răng nhông → khoảng cách trục → điều kiện môi trường.
Trong đó, bước xích phải tương thích với nhông. Số răng của nhông chủ động và bị động được lựa chọn dựa trên tỷ số truyền mong muốn. Với hệ thống hoạt động liên tục hoặc chịu tải lớn, nên tính toán hệ số an toàn và lựa chọn xích có khả năng chịu tải phù hợp.
Đặc biệt, nếu dây chuyền đang sử dụng một mã xích cụ thể, nên đối chiếu catalogue của nhà sản xuất trước khi thay thế để tránh tình trạng xích và nhông không đồng bộ.
7. Bảo trì bộ truyền xích như thế nào?
Bảo trì đúng cách giúp giảm hao mòn và hạn chế thời gian dừng máy. Doanh nghiệp nên kiểm tra định kỳ độ căng xích, tình trạng răng nhông, độ mòn của các mắt xích và khả năng căn chỉnh giữa các trục.
Một số công việc cần thực hiện gồm:
- Vệ sinh xích và nhông.
- Bôi trơn theo điều kiện vận hành.
- Kiểm tra độ giãn của xích.
- Kiểm tra độ mòn và biến dạng răng nhông.
- Điều chỉnh độ căng phù hợp.
- Kiểm tra độ thẳng hàng giữa các nhông.
- Thay thế xích và nhông khi vượt giới hạn mòn cho phép.
Không nên căng xích quá mức vì lực căng lớn có thể làm tăng tải lên trục và ổ đỡ. Ngược lại, xích quá chùng dễ gây va đập, rung và giảm độ chính xác truyền động.
8. SÓNG THẦN cung cấp xích và nhông xích công nghiệp
THIẾT BỊ CÔNG NGHIỆP SÓNG THẦN cung cấp các sản phẩm truyền động công nghiệp từ nhiều thương hiệu, đặc biệt là Tsubaki – thương hiệu đến từ Nhật Bản. Danh mục phù hợp cho nhiều nhu cầu như truyền động máy móc, băng tải và dây chuyền sản xuất.
Nếu doanh nghiệp cần lựa chọn bộ truyền động xích, xích Tsubaki, nhông xích hoặc cần đối chiếu mã sản phẩm đang sử dụng, SÓNG THẦN có thể hỗ trợ dựa trên thông số kỹ thuật và điều kiện vận hành thực tế.
