Bảng tra thông số nhông xích: Cách đọc và lựa chọn chính xác
Trong các hệ thống truyền động cơ khí, việc lựa chọn đúng nhông và xích có ảnh hưởng trực tiếp đến khả năng vận hành, độ bền cũng như mức độ ổn định của thiết bị. Bảng tra thông số nhông xích là công cụ hữu ích giúp kỹ thuật viên nhanh chóng đối chiếu kích thước, số răng và các thông số liên quan trước khi lắp đặt hoặc thay thế. Tuy nhiên, để sử dụng bảng tra hiệu quả, cần hiểu rõ ý nghĩa của từng thông số và xác định đúng loại xích đang sử dụng.

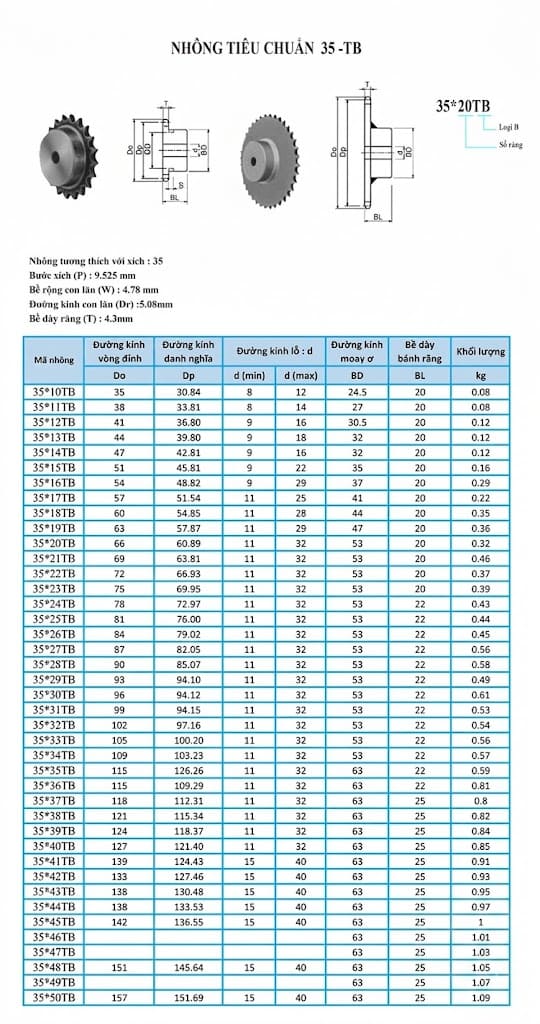

1. Bảng tra thông số nhông xích gồm những gì?
Tùy từng nhà sản xuất và tiêu chuẩn, bảng thông số có thể trình bày khác nhau. Một số dữ liệu thường gặp gồm bước xích, số răng nhông, đường kính vòng chia, đường kính ngoài, đường kính lỗ trục, chiều rộng răng và kích thước then. Đây là những thông tin quan trọng để xác định khả năng tương thích giữa nhông với xích.
Bước xích là thông số cần kiểm tra đầu tiên bởi mỗi loại xích chỉ phù hợp với biên dạng răng tương ứng. Bên cạnh đó, số răng cũng ảnh hưởng đến tỷ số truyền, tốc độ quay và kích thước tổng thể của bộ truyền. Việc đối chiếu đúng bảng giúp hạn chế tình trạng chọn sai nhông, gây rung, tăng tiếng ồn hoặc làm xích nhanh xuống cấp.
>>>>>Nhông xích là gì? Cấu tạo, phân loại và ứng dụng trong công nghiệp
2. Các thông số quan trọng khi tra nhông xích
Khi đọc bảng tra thông số nhông xích, người dùng nên chú ý những thông số sau:
- Loại và bước xích: xác định nhông có phù hợp với xích đang dùng hay không.
- Số răng (Z): liên quan đến tỷ số truyền và tốc độ vận hành.
- Đường kính vòng chia: dùng để tính toán bố trí bộ truyền và khoảng cách giữa các trục.
- Đường kính ngoài: cần thiết khi kiểm tra khoảng không lắp đặt.
- Đường kính lỗ trục: quyết định khả năng lắp nhông lên trục máy.
- Chiều rộng nhông: đặc biệt quan trọng với xích một dãy, hai dãy hoặc nhiều dãy.
- Rãnh then và kích thước moay-ơ: cần kiểm tra khi thay thế nhông trên hệ thống hiện hữu.
Không nên chỉ dựa vào đường kính ngoài hoặc số răng để mua nhông. Một sản phẩm có cùng số răng nhưng khác bước xích hoặc kết cấu lỗ trục vẫn có thể không sử dụng được cho thiết bị.
3. Cách sử dụng bảng tra thông số nhông xích
Trước tiên, hãy xác định mã xích đang sử dụng, chẳng hạn các dòng xích theo hệ ISO hoặc ANSI. Sau đó, tìm bảng thông số tương ứng của nhà sản xuất. Từ mã xích, tiếp tục xác định số răng mong muốn và đối chiếu các kích thước của nhông.
Đối với hệ thống đang vận hành, nên đo thực tế đường kính trục, kiểm tra rãnh then và xác định số dãy xích trước khi đặt hàng. Các thông tin này giúp tránh trường hợp nhông đúng bước nhưng không thể lắp vào trục.
4. Lưu ý khi lựa chọn nhông xích
Không phải mọi bảng tra đều có thể sử dụng thay thế cho nhau. Nhông theo các tiêu chuẩn khác nhau có thể có sự khác biệt về biên dạng răng và dung sai. Vì vậy, tốt nhất nên tham khảo catalogue chính hãng của thương hiệu xích và nhông để có dữ liệu chính xác.
Ngoài kích thước, cần xem xét tải trọng, tốc độ quay, điều kiện môi trường và tần suất làm việc. Với máy hoạt động liên tục hoặc tải nặng, lựa chọn nhông chất lượng cao sẽ góp phần giảm hao mòn và hạn chế thời gian dừng máy.
5. Mua nhông xích chính hãng tại SÓNG THẦN
THIẾT BỊ CÔNG NGHIỆP SÓNG THẦN cung cấp nhông xích từ nhiều thương hiệu, đặc biệt là Tsubaki – thương hiệu truyền động công nghiệp đến từ Nhật Bản. Sản phẩm phù hợp cho nhiều hệ thống máy móc, băng tải và dây chuyền sản xuất.
>>>>>>TBCN Sóng Thần – Nhà cung cấp xích Tsubaki chính hãng, chất lượng cao
Nếu cần tư vấn bảng tra thông số nhông xích, mã nhông hoặc lựa chọn sản phẩm tương thích với xích hiện có, khách hàng có thể liên hệ SÓNG THẦN để được hỗ trợ theo thông số thực tế.
